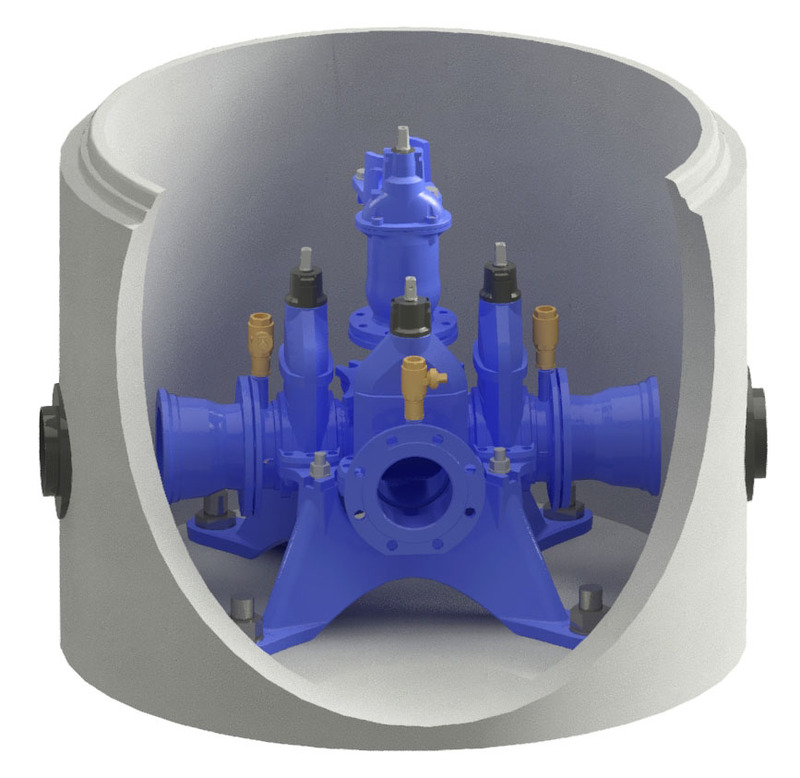

Vannkum med innstøpte bolter

Vi leverer prefabrikkerte vannkummer DN1600-DN3000 med innstøpte M27 og M36 forankringsbolter til godkjente konsoller ihht VA-miljøblad 112.

Kravspesifikasjonen gjelder for prefabrikkerte vannkummer hvor opptredende krefter forankres i kummens bunnseksjon. Kravspesifikasjonen begrenser seg til rørdimensjoner fra DN 100 – 400 og tilhørende ventil og rørdeler for driftstrykk inntil PN 16. Andre rørdimensjoner og større trykklasser må dimensjoneres og prosjekteres spesielt.

M27 er for konsoller med senteravstand c/c 620mm (for armatur DN100 – DN200 (styrkeklasse 25 tonn).

M36 er for konsoller med senteravstand c/c 700mm og 900mm (for armatur DN200-DN400 (styrkeklasse fra 25-65 tonn).

Styrkeklasse er avhengig av type konsoll og størrelse på vannkum.

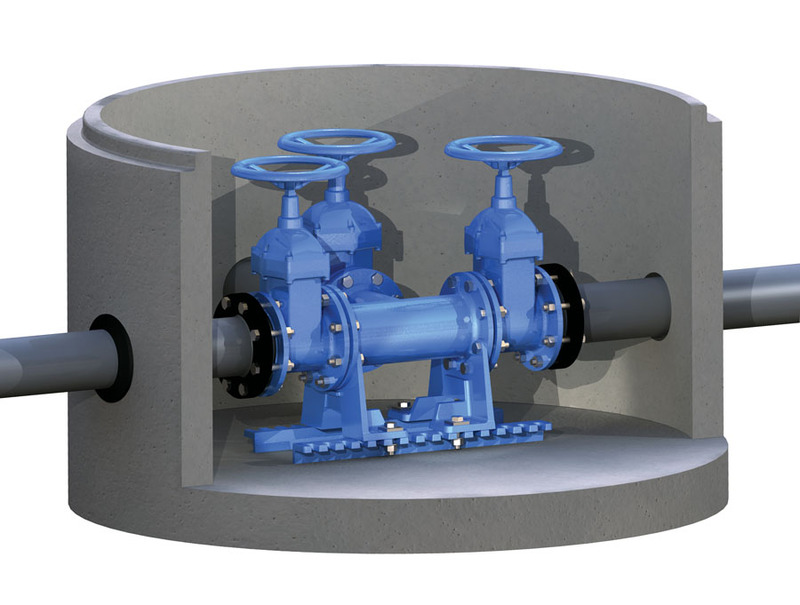

Vi kan også levere vannkummer med Furnes skinner for Multikonsoll, som i noen tilfeller er godkjent ihht VA-miljøblad 112.

Ta kontakt, så kan vi kontrollere.

Ved bestilling av vannkum uten armatur, er det greit å oppgi hvilken styrkeklasse kummen skal være dimensjonert for og type armatur som skal brukes i kummen (gjerne oppgi nrf-nummer på ventilhus).

Basal vannkum er en standardisert og dokumentert løsning som i sin helhet er testet og godkjent i henhold til opptredende krefter. Det fnnes mange varianter av ventiler, rørmaterialer og dimensjoner.

Basal har kompetansen og løsninger som sikrer en trygg leveranse.

Vannkum i henhold til VA-miljøblad nr. 112 Kravspesifkasjonen gjelder for prefabrikkerte vannkummer hvor opptredende krefter forankres i kummens bunnseksjon. Kravspesifkasjonen begrenser seg til rørdimensjoner fra DN 100 - 400 og tilhørende ventil og rørdeler for driftstrykk inntil PN 16. Andre rørdimensjoner og større trykklasser må dimensjoneres og prosjekteres spesielt.

Kummens styrkeklasse Kumdiameter og styrkeklasse bestemmes ut fra største tilknyttet nominelle ledningsdiameter.

Enkelte konsoller tåler større belastning enn styrkeklassen til kummen. Diameteren på kummen må også bestemmes ut i fra grunnforholdene, for å sikre at kummen står stabilt. Styrkeklassen tilsvarer resultantkraften som kummen er testet med i henhold til kravspesifkasjon angitt i VAmiljøblad nr. 112

Varenummer	DN (mm)	Høyde (mm)	Vekt (Kg)	Tykkelse vegg (mm)	Bolter	Boltavstand (mm)	Pris eks. mva
5710160**	1600 mm	1000 mm	2210 Kg	90 mm		Skinne mm	Pris på forespørsel
5710099	1600 mm	800 mm	1600 Kg	90 mm	M27	620x620 mm	11 000 kr
5710100*	1600 mm	800 mm	1600 Kg	90 mm	M27	620x620 mm	11 850 kr
5710101	1600 mm	1000 mm	2210 Kg	90 mm	M27	620x620 mm	18 638 kr
5710102	1600 mm	1000 mm	2210 Kg	90 mm	M36	700x700 mm	24 312 kr
5710103	1600 mm	1000 mm	2210 Kg	90 mm	M36	900x900 mm	24 548 kr
5710200	2000 mm	1000 mm	3238 Kg	110 mm	M27	620x620 mm	25 663 kr
5710201	2000 mm	1000 mm	3238 Kg	110 mm	M36	700x700 mm	31 535 kr
5710202	2000 mm	1000 mm	3238 Kg	110 mm	M36	900x900 mm	31 767 kr
5710260	2500 mm	1000 mm	5760 Kg	130 mm	M27	620x620 mm	38 481 kr
5710261	2500 mm	1000 mm	5760 Kg	130 mm	M36	700x700 mm	50 035 kr
5710262	2500 mm	1000 mm	5760 Kg	130 mm	M36	900x900 mm	45 561 kr
5710265**	3000 mm	1000 mm	9010 Kg	200 mm	M27	620x620 mm	72 312 kr
5710266**	3000 mm	1000 mm	9010 Kg	200 mm	M36	700x700 mm	81 241 kr
5710267**	3000 mm	1000 mm	9010 Kg	200 mm	M36	900x900 mm	81 464 kr
