Forankring

Forankringsplate for bend på vannledning benyttes i forbindelse med avvinkling av vannledninger i grøft. Forankringsplaten er tilpasset bend i alle rørmaterialer.

Leveres i 3 ulike typer/størrelser, og passer til DN 100-300 med 5-90° avvinkling og DN 400 med 5- 45° avvinkling.

Se tabell under for maks vinkel på rørbend

Type	DN100	DN150	DN200	DN250	DN300	DN400
Type 1	90°	90°	45°	30°
Type 2	90°	90°	90°	45°	30°
Type 3	90°	90°	90°	90°	90°	45°

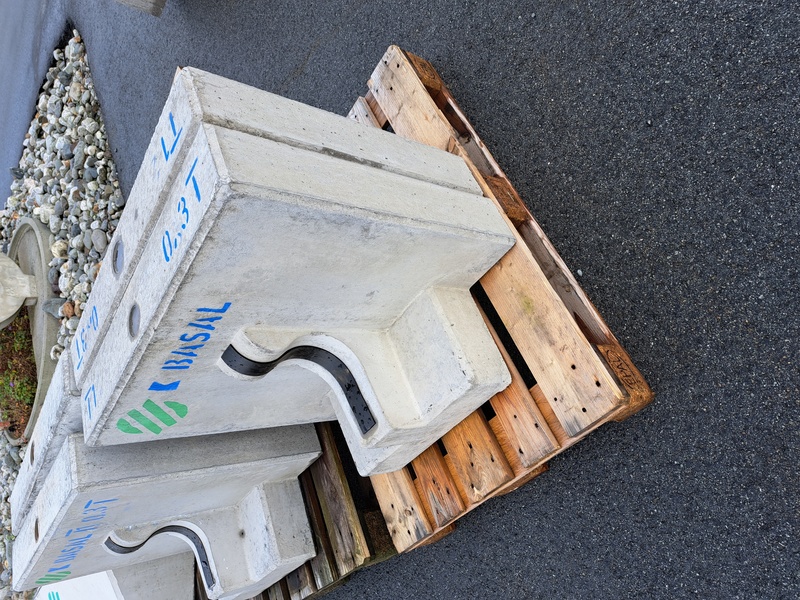

Forankringsplate type 1

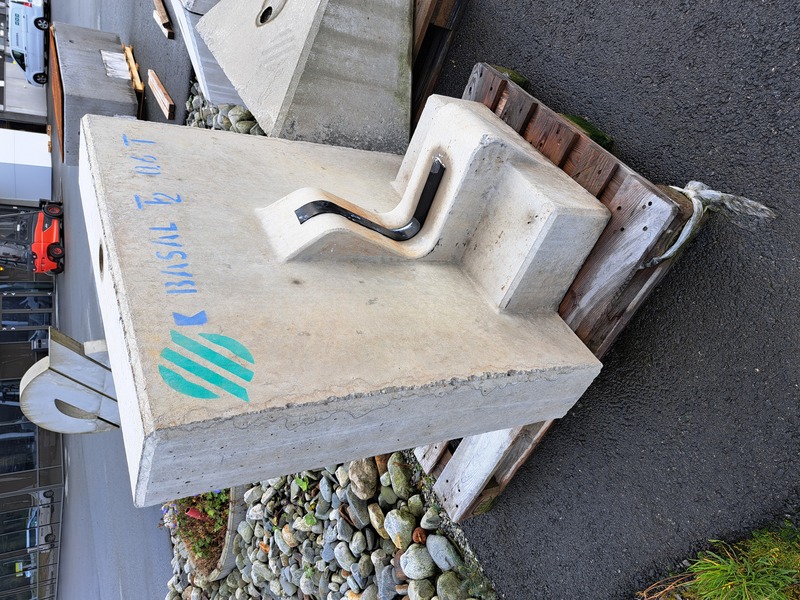

Forankringsplate type 2

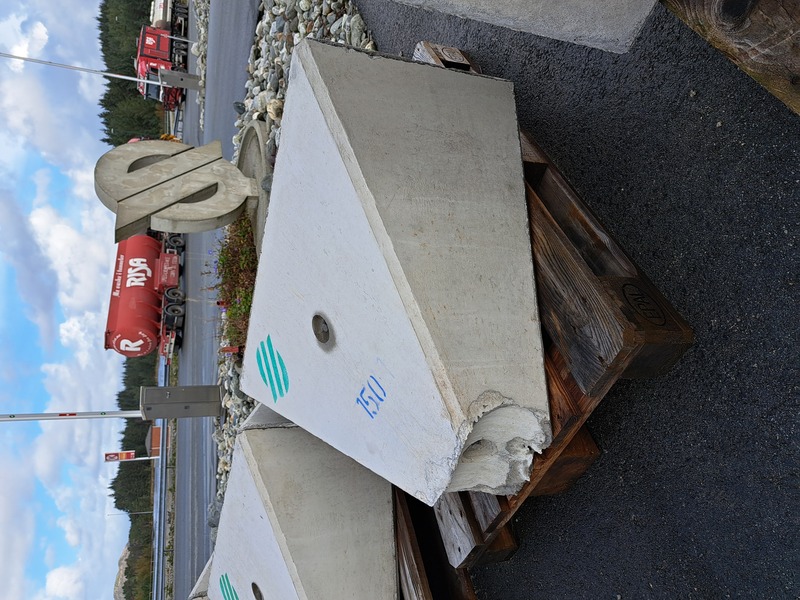

Støttekloss 100/150
Spesial-lagd på bestilling

Forutsetninger for å bruke forankringsplate:

Forankringsplate skal kun benyttes stående.
Trykklasse PN 10 (ink 5 bars prøvetrykk).
Rørdybde minimum 1,5 meter fra overkant terreng til senter rør.
Rørbend/koblinger må være så fleksible at de tåler den horrisontale deformasjonen man får i forankringsplaten.
Drenert grøft av sprengstein eller grusmasser.

#	Beskrivelse	Høyde (mm)	Bredde (mm)	Dybde (mm)	Vekt (Kg)	Pris eks. mva
`5710190`	Forankringsplate type 1 100-250mm (basal)	700 mm	850 mm	400 mm	300 Kg	7 258 kr
`5710191`	Forankringsplate type 2 250mm-300mm (basal)	1000 mm	1000 mm	540 mm	750 Kg	10 600 kr
`5710192`	Forankringsplate type 3 300-400mm	1000 mm	2200 mm	540 mm	1200 Kg	17 653 kr
`5710193`	Støttekloss 100/150	460 mm	1000 mm	600 mm	320 Kg	3 456 kr
`5710194`	Støttekloss 200/250	520 mm	1000 mm	600 mm	370 Kg	3 456 kr
